高電圧増幅器
±5kV出力 高電圧増幅器
+15V単一電源で動作する±5kV/±3mA出力の高電圧増幅器です。
出力段は正側、負側がそれぞれ5段の高耐圧mosFETで構成されて
います。

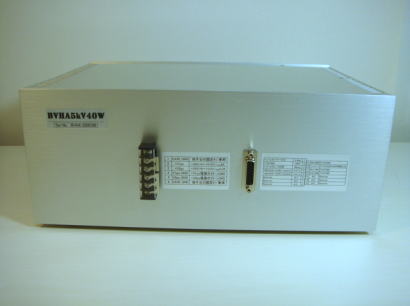

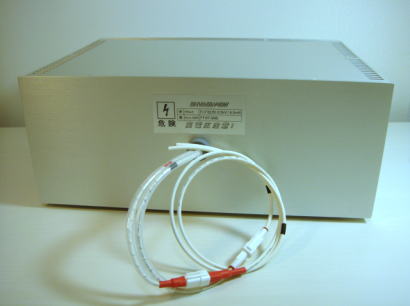

ﾌﾛﾝﾄﾊﾟﾈﾙ側 (信号入力、電源供給) ﾘｱﾊﾟﾈﾙ側 (高電圧出力)
ギャラリー
主なｽﾍﾟｯｸ
・入力 ±10V/10kΩ
・出力 ±5kV/±3mA
・ｹﾞｲﾝ 500倍
・帯域 20kHz(-3dB)
・ｽﾙｰﾚｰﾄ 200V/uS
・供給電源数 2電源(単一電源動作可)
・動作電圧 +15V/max6A(単一電源動作のとき)

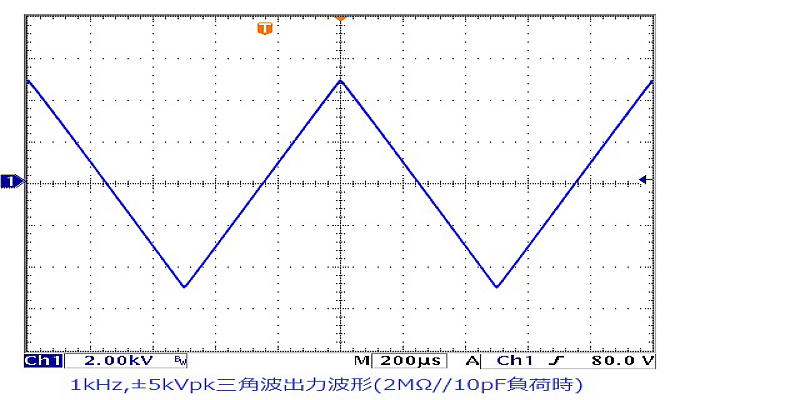

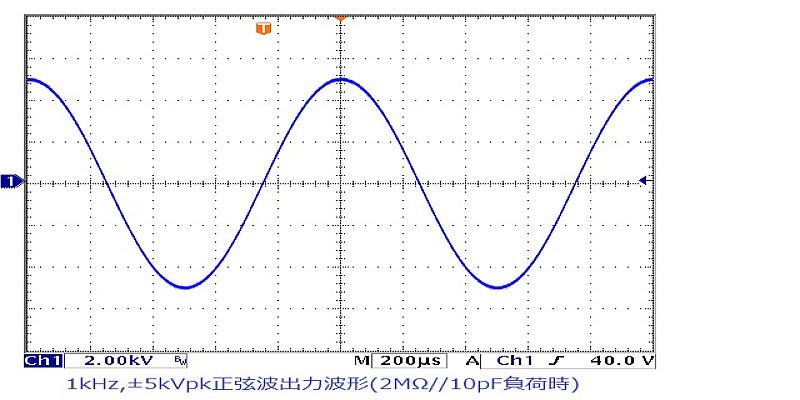

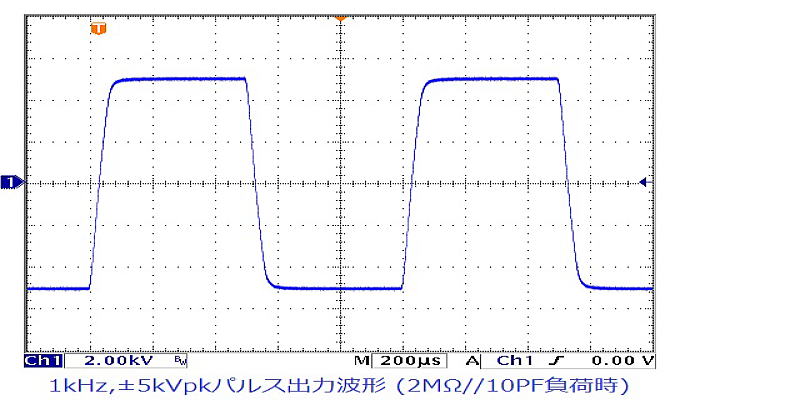

実測波形
