高電圧増幅器
基本ﾌﾞﾛｯｸ図

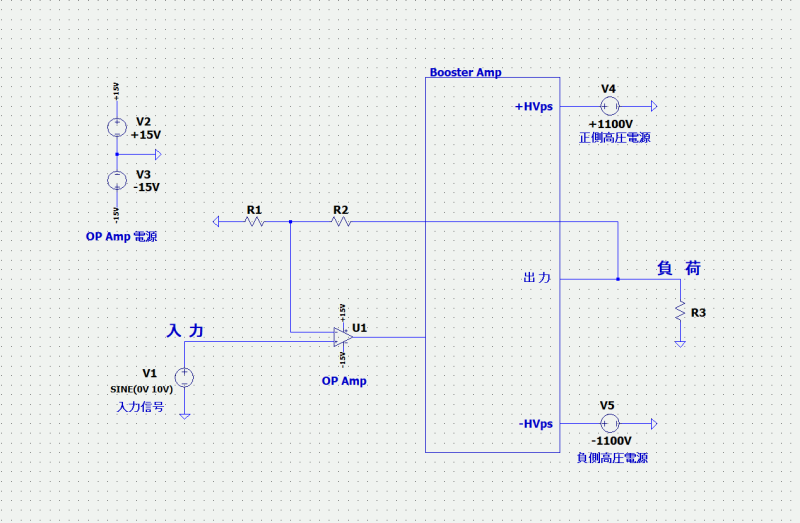

このｻｲﾄで扱うOPｱﾝﾌﾟ方式 高電圧増幅器のﾌﾞﾛｯｸ図です
OPｱﾝﾌﾟ方式の(±1kV出力の)高電圧増幅器のﾌﾞﾛｯｸ図ですが、これは更に高電圧になっても同様で、高電圧増幅器の基本となるものです。
入力信号が低圧電源で動作するOP AmpU1に入力され、その出力がBoosterAmpをﾄﾞﾗｲﾌﾞします。
高圧電源が供給されているBoosterAmp部には高耐圧mosFETが使われ、その出力を制御し負荷をﾄﾞﾗｲﾌﾞします。
BoosterAmp出力からR2、R1によってOP AmpU1に負帰還され(増幅器の)ｹﾞｲﾝが定まり、入力信号が増幅されます。
例えばｹﾞｲﾝを100に設定したとすれば、±10Vpk入力信号に対して、負荷には±1kVpk出力される高電圧増幅器となります。
入力信号が低圧電源で動作するOP AmpU1に入力され、その出力がBoosterAmpをﾄﾞﾗｲﾌﾞします。
高圧電源が供給されているBoosterAmp部には高耐圧mosFETが使われ、その出力を制御し負荷をﾄﾞﾗｲﾌﾞします。
BoosterAmp出力からR2、R1によってOP AmpU1に負帰還され(増幅器の)ｹﾞｲﾝが定まり、入力信号が増幅されます。
例えばｹﾞｲﾝを100に設定したとすれば、±10Vpk入力信号に対して、負荷には±1kVpk出力される高電圧増幅器となります。
