高電圧増幅器
高電圧増幅器のBTL接続
±1kV出力の高電圧増幅器であっても、これを2台BTL接続し±2kV出力の高電圧増幅器とすることができます

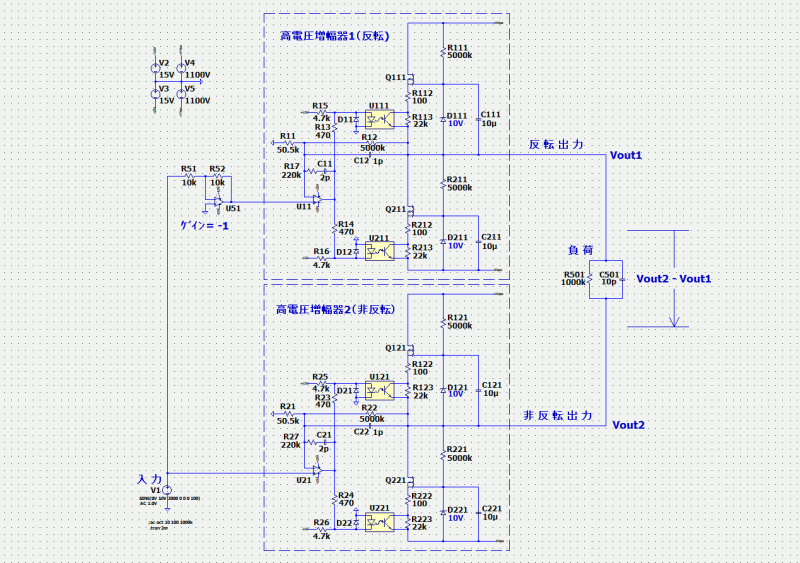

Fig 13-1
±1kV出力の高電圧増幅器2台をBTL接続し、単体高電圧増幅器の2倍の±2kV出力にしたものです。
高電圧増幅器1には入力信号V1をOP AmpU51で反転した信号を入力しています。
高電圧増幅器1には入力信号V1をOP AmpU51で反転した信号を入力しています。

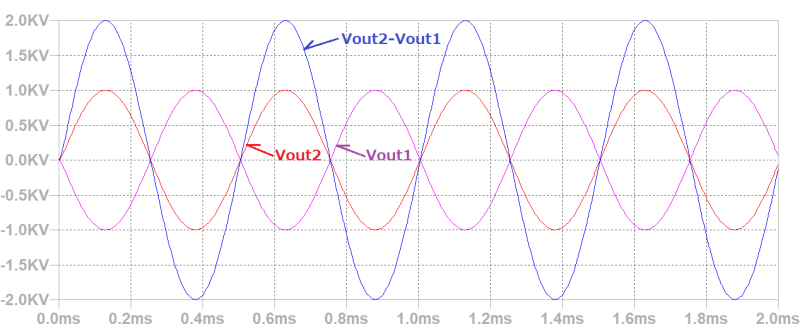

Fig 13-2
Vout2-Vout1：Vout1を基準としたVout2の出力波形(出力電圧Vout)
Vout1 ：高電圧増幅器1の出力波形(反転出力)
Vout2 ：高電圧増幅器2の出力波形(非反転出力)
±10Vpk、2kHz正弦波入力に対する出力波形です。
出力波形Vout=(Vout2-Vout1)は非反転出力Vout2と同相です。
反転出力Vout1を基準とした出力波形Voutの振幅は、Vout1、Vout2出力の振幅の2倍となっています。
Vout1 ：高電圧増幅器1の出力波形(反転出力)
Vout2 ：高電圧増幅器2の出力波形(非反転出力)
±10Vpk、2kHz正弦波入力に対する出力波形です。
出力波形Vout=(Vout2-Vout1)は非反転出力Vout2と同相です。
反転出力Vout1を基準とした出力波形Voutの振幅は、Vout1、Vout2出力の振幅の2倍となっています。

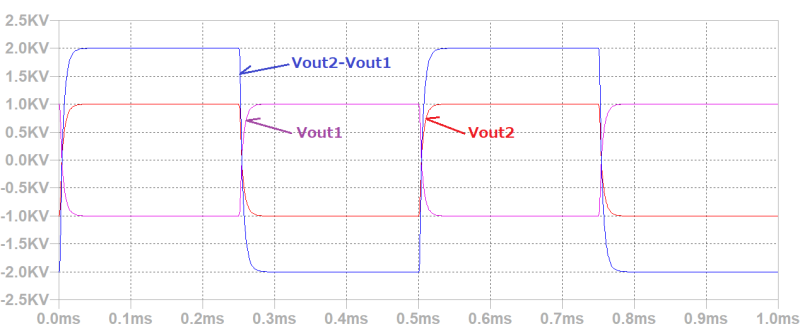

Fig 13-3
Vout2-Vout1：Vout1を基準としたVout2の出力波形(出力電圧Vout)
Vout1 ：高電圧増幅器1の出力波形(反転出力)
Vout2 ：高電圧増幅器2の出力波形(非反転出力)
±10Vpk、2kHzﾊﾟﾙｽ入力に対する出力波形です。
BTL接続で、出力電圧Voutを個々の出力電圧Vout1、Vout2の2倍に上げられるだけでなく、VoutがVout1、Vout2と同一時間で立上がるため
ｽﾙｰﾚｰﾄも2倍になります。
BTL接続は、ｽﾙｰﾚｰﾄを上げたい場合の有効な手段ともなります。
Vout1 ：高電圧増幅器1の出力波形(反転出力)
Vout2 ：高電圧増幅器2の出力波形(非反転出力)
±10Vpk、2kHzﾊﾟﾙｽ入力に対する出力波形です。
BTL接続で、出力電圧Voutを個々の出力電圧Vout1、Vout2の2倍に上げられるだけでなく、VoutがVout1、Vout2と同一時間で立上がるため
ｽﾙｰﾚｰﾄも2倍になります。
BTL接続は、ｽﾙｰﾚｰﾄを上げたい場合の有効な手段ともなります。
