高電圧増幅器
出力段mosFET 1段構成
±1kV出力の高電圧増幅器を出力段mosFET正負各1段で構成した基本的な回路です

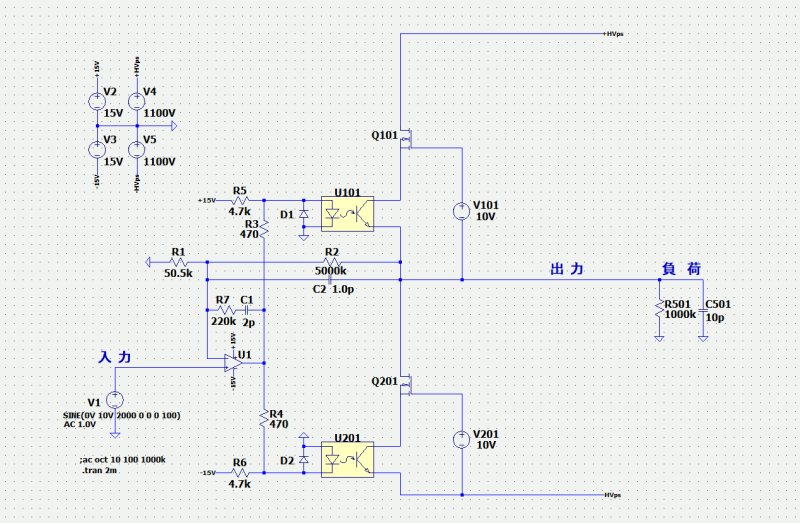

Fig 12-1
出力段BoosterAmp部を正負各1段のnﾁｬﾝﾈﾙ高耐圧mosFETで構成した±1kV出力の高電圧増幅器の回路例です。
高圧電源+HVps、-HVpsが1100Vであれば、mosFET Q101、Q201には最大2200Vの電圧がﾄﾞﾚｲﾝ-ｿｰｽ間に加わるので、その耐圧が必要です。
そのため、通常は正側Q101、負側Q201ともに、高耐圧品が製品化されているnﾁｬﾝﾈﾙ型mosFETが使用されます。
±15V程度の低圧電源で動作するOP AmpU1と高圧出力段とをﾌｫﾄ･ｶﾌﾟﾗｰU101、U201で分離し、U1がmosFET Q101、Q201のｿｰｽをﾄﾞﾗｲﾌﾞします。
Q101、Q102のｹﾞｰﾄ−ｿｰｽ間電圧Vgsを10Vの定電圧DC電源V101、V201で確保しています。
この高電圧増幅器のｹﾞｲﾝはR1、R2で定まり100倍、帯域はR2、C2でほぼ定まり約30kHz(-3dB)となります。
高圧電源+HVps、-HVpsが1100Vであれば、mosFET Q101、Q201には最大2200Vの電圧がﾄﾞﾚｲﾝ-ｿｰｽ間に加わるので、その耐圧が必要です。
そのため、通常は正側Q101、負側Q201ともに、高耐圧品が製品化されているnﾁｬﾝﾈﾙ型mosFETが使用されます。
±15V程度の低圧電源で動作するOP AmpU1と高圧出力段とをﾌｫﾄ･ｶﾌﾟﾗｰU101、U201で分離し、U1がmosFET Q101、Q201のｿｰｽをﾄﾞﾗｲﾌﾞします。
Q101、Q102のｹﾞｰﾄ−ｿｰｽ間電圧Vgsを10Vの定電圧DC電源V101、V201で確保しています。
この高電圧増幅器のｹﾞｲﾝはR1、R2で定まり100倍、帯域はR2、C2でほぼ定まり約30kHz(-3dB)となります。
Fig 12-2

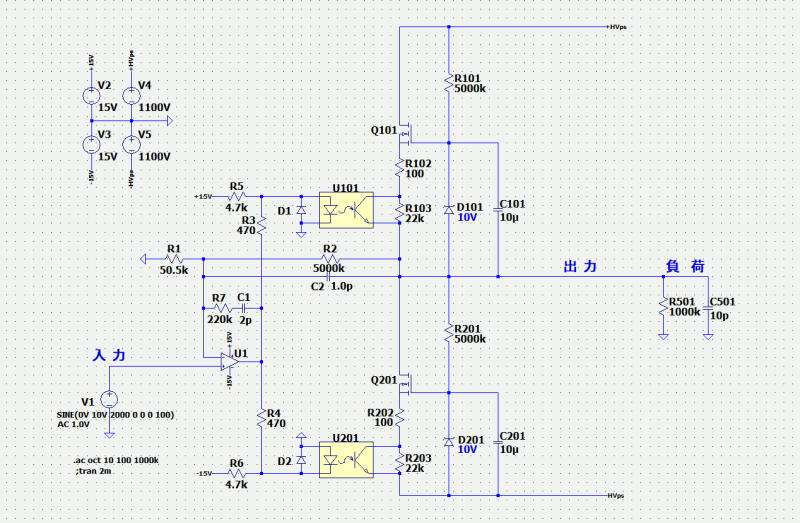

この回路は、Fig 12-1の10Vの定電圧DC電源V101、V201をﾂｪﾅｰﾀﾞｲｵｰﾄﾞD101、D201で置き換え、高価なDC電源を不要としたものです。
電圧安定化のためのｺﾝﾃﾞﾝｻC101、C201がD101、D201に並列接続されています。
C101、C201は抵抗R101、R201(に流れる静止電流約220uA)を通して高圧電源から10Vに(ﾂｪﾅｰ電圧まで)ﾁｬｰｼﾞされます。
電圧安定化のためのｺﾝﾃﾞﾝｻC101、C201がD101、D201に並列接続されています。
C101、C201は抵抗R101、R201(に流れる静止電流約220uA)を通して高圧電源から10Vに(ﾂｪﾅｰ電圧まで)ﾁｬｰｼﾞされます。
Fig 12-3
±10Vpk、2kHz正弦波入力に対するFig12-2の出力波形です。
2kHzでもｹﾞｲﾝ低下がなく100倍が確保され、歪のない±1kVpkの正弦波が出力されています。
2kHzでもｹﾞｲﾝ低下がなく100倍が確保され、歪のない±1kVpkの正弦波が出力されています。

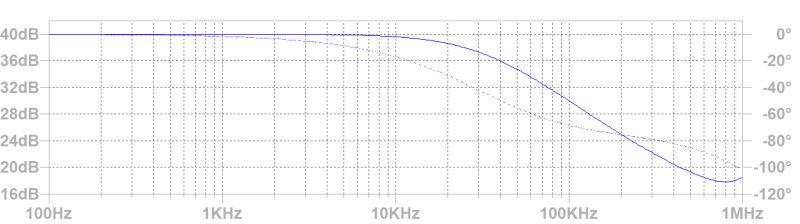

Fig12-4
実線：振幅 ／ 点線：位相
高電圧増幅器Fig12-2の周波数特性です。
帯域が30kHz(-3dB)確保されています。
出力段BoosterAmp部のmosFETが正負各1段であれば、このように素直な特性を比較的容易に実現ですることがきます。
高電圧増幅器Fig12-2の周波数特性です。
帯域が30kHz(-3dB)確保されています。
出力段BoosterAmp部のmosFETが正負各1段であれば、このように素直な特性を比較的容易に実現ですることがきます。
