高電圧増幅器
高電圧増幅器の並列接続
高電圧増幅器を並列接続し出力電流を倍増させることができます
Fig 14-1

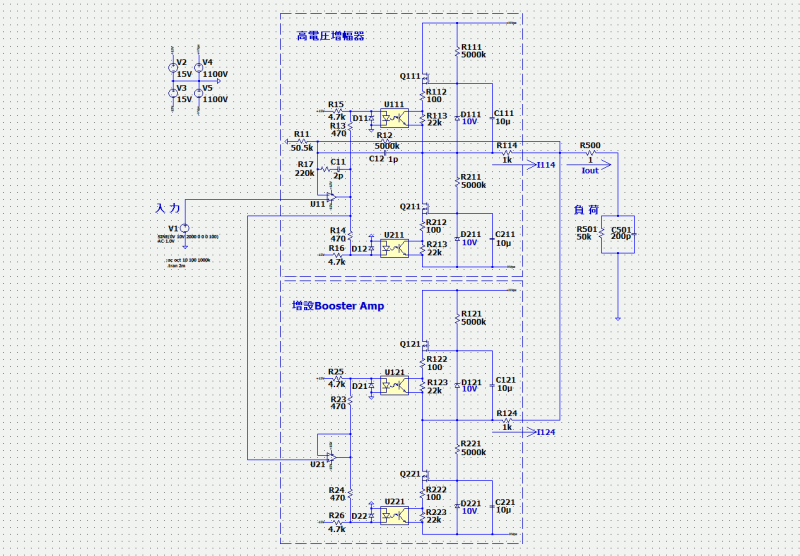

高電圧増幅器の出力電流を増大させるためにBoosterAmpを増設したものです。
OP AmpU11の出力を増設BoosterAmpのU21に入力しています。
OP AmpU21はｹﾞｲﾝ1のﾊﾞｯﾌｧです。
出力電流IoutはI114＋I124となります。
OP AmpU11の出力を増設BoosterAmpのU21に入力しています。
OP AmpU21はｹﾞｲﾝ1のﾊﾞｯﾌｧです。
出力電流IoutはI114＋I124となります。
Fig 14-2

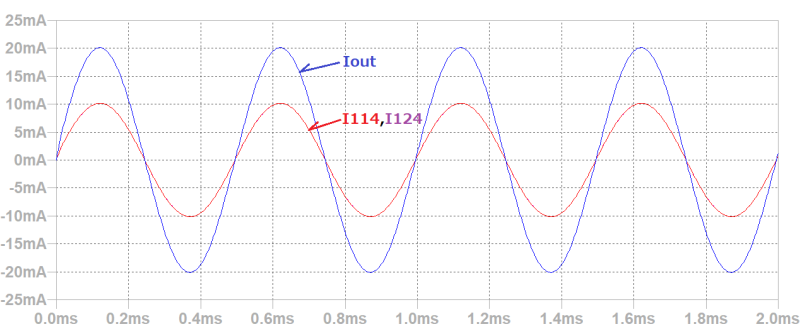

Iout ：抵抗R500の電流波形(出力電流)
I114：抵抗R114の電流波形(高電圧増幅器の出力電流)
I124：抵抗R124の電流波形(増設BoosterAmpの出力電流)
出力電流I114とI124は同位相、同振幅なので上図では重なっています。
出力電流Ioutが、高電圧増幅器の出力電流I114、増設BooserAmpの出力電流I124の2倍となっています。
I114：抵抗R114の電流波形(高電圧増幅器の出力電流)
I124：抵抗R124の電流波形(増設BoosterAmpの出力電流)
出力電流I114とI124は同位相、同振幅なので上図では重なっています。
出力電流Ioutが、高電圧増幅器の出力電流I114、増設BooserAmpの出力電流I124の2倍となっています。
