高電圧増幅器
ﾌｫﾄ･ｶﾌﾟﾗｰの応答を高速化した回路の位相補償
ﾌｫﾄ･ｶﾌﾟﾗｰの応答を高速化した回路を組み込んだ高電圧増幅器の位相
補償を検討、確認します

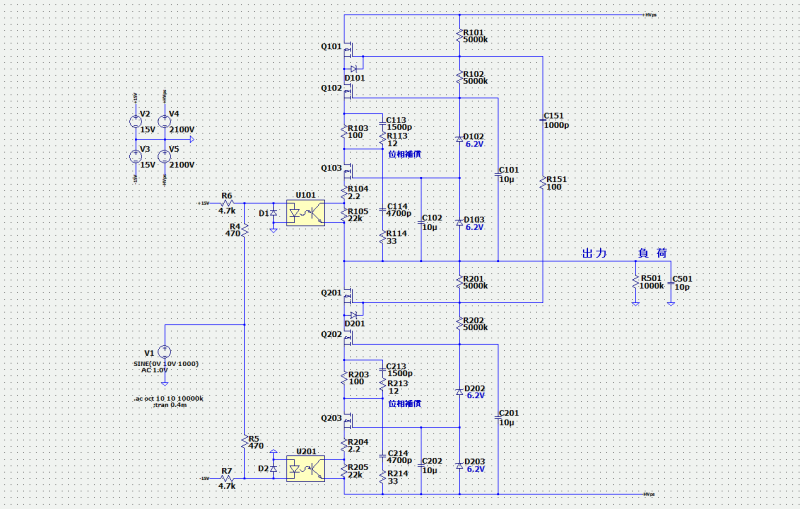

Fig 52-1
Fig51-3の回路を取り入れたBoosterAmp部の回路です。
ｺﾝﾃﾞﾝｻC113、C213は、Fig41-5の1000pFから1500pFに増やしています。
ｺﾝﾃﾞﾝｻC113、C213は、Fig41-5の1000pFから1500pFに増やしています。

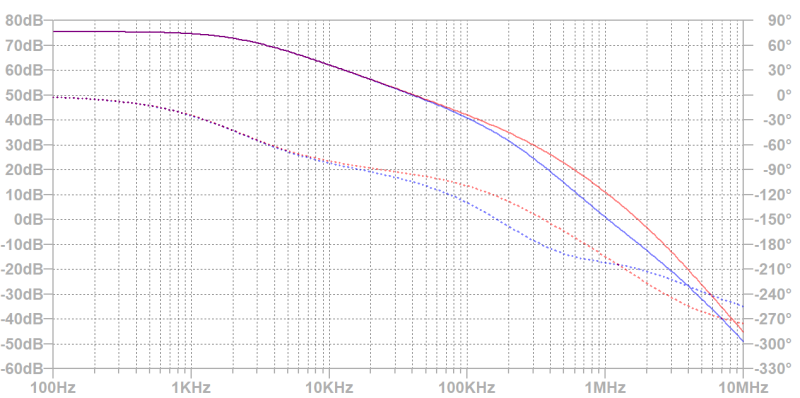

Fig 52-2
実線：振幅 ／ 点線：位相
赤 ：回路Fig52-1のC113、C114、C213、C214＝0pFにおける特性(位相補償がないとき)
青 ：回路Fig52-1の特性(回路図中の位相補償があるとき)
100kHz〜10MHzの周波数域で青の振幅が赤の振幅に比べて小さく最大10dB程度ｹﾞｲﾝを下げています。
1.3MHzより高域で青の位相遅れが赤の位相遅れより最大25°ほど遅れが改善しています。
この周波数域で位相特性と振幅特性が改善されています。
赤 ：回路Fig52-1のC113、C114、C213、C214＝0pFにおける特性(位相補償がないとき)
青 ：回路Fig52-1の特性(回路図中の位相補償があるとき)
100kHz〜10MHzの周波数域で青の振幅が赤の振幅に比べて小さく最大10dB程度ｹﾞｲﾝを下げています。
1.3MHzより高域で青の位相遅れが赤の位相遅れより最大25°ほど遅れが改善しています。
この周波数域で位相特性と振幅特性が改善されています。

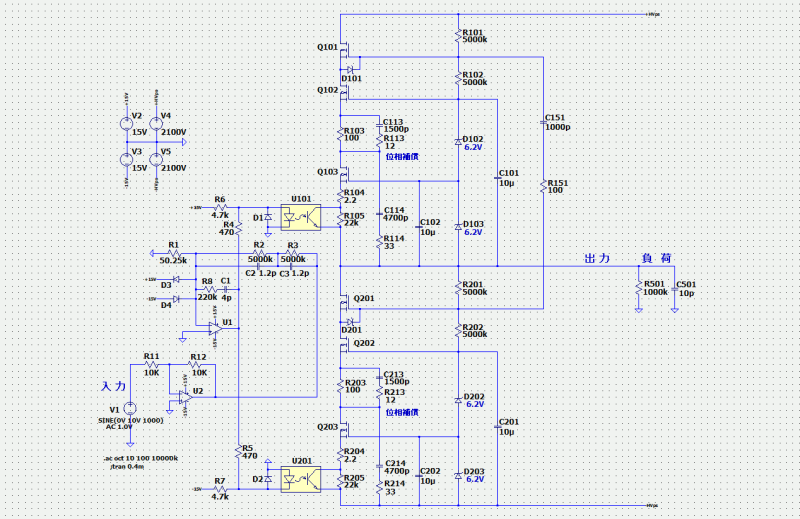

Fig 52-3
R3//C3で出力からOP AmpU1への帰還ﾙｰﾌﾟを切断し、ここに信号源を接続し、帰還回路のｵｰﾌﾟﾝﾙｰﾌﾟ特性を確認します。
信号源V1は、OP AmpU2で位相を反転させ、ｵｰﾌﾟﾝﾙｰﾌﾟの反転位相-180°を0°にｼﾌﾄ(ｷｬﾝｾﾙ)し、位相特性で実際に生じた遅れのみを表示させます。
ここではｺﾝﾃﾞﾝｻC2、C3を1.2pFとし、高電圧増幅器としての帯域を約26kHzに広げています。
信号源V1は、OP AmpU2で位相を反転させ、ｵｰﾌﾟﾝﾙｰﾌﾟの反転位相-180°を0°にｼﾌﾄ(ｷｬﾝｾﾙ)し、位相特性で実際に生じた遅れのみを表示させます。
ここではｺﾝﾃﾞﾝｻC2、C3を1.2pFとし、高電圧増幅器としての帯域を約26kHzに広げています。

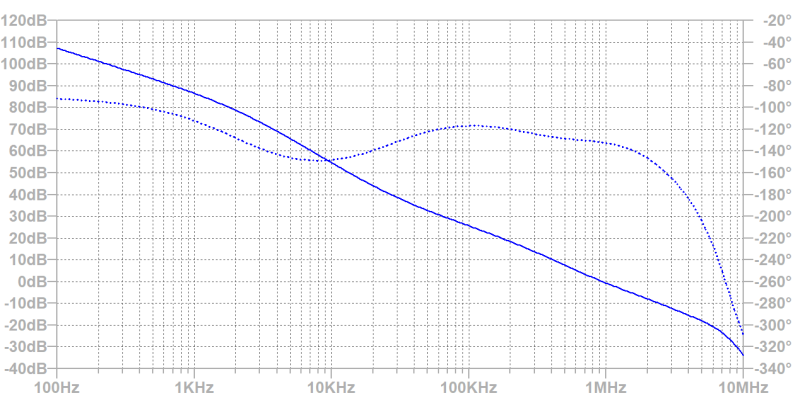

Fig 52-4
実線：振幅 ／ 点線：位相
遅れが180°に達した周波数3.8MHzでｹﾞｲﾝ余裕が約15dB得られています。
遅れが180°に達した周波数3.8MHzでｹﾞｲﾝ余裕が約15dB得られています。

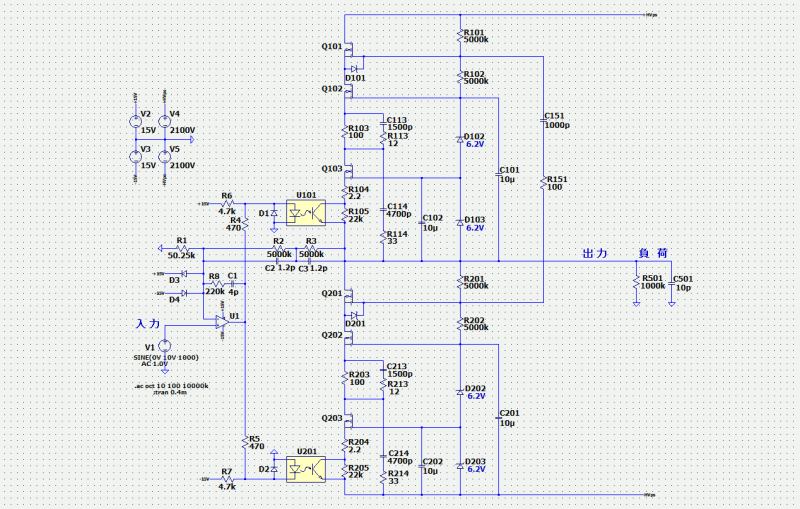

Fig 52-5
Fig52-3の回路をを高電圧増幅器の接続に戻した回路です。

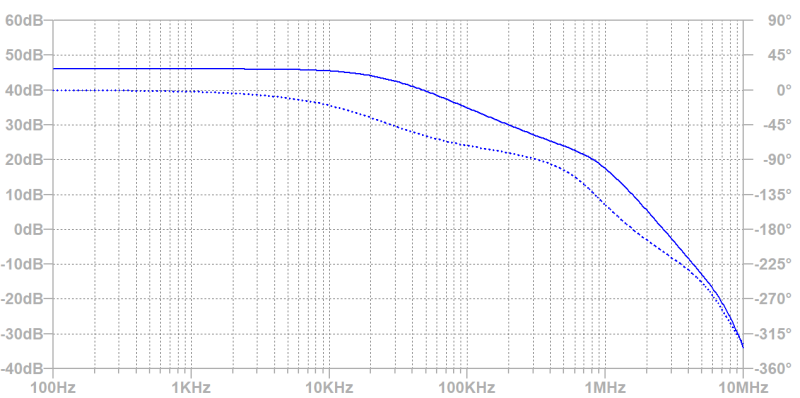

Fig 52-6
実線：振幅 ／ 点線：位相
Fig52-5の回路の周波数特性です。
帯域約26kHzの高電圧増幅器で、比較的素直な特性が得られています。
Fig52-5の回路の周波数特性です。
帯域約26kHzの高電圧増幅器で、比較的素直な特性が得られています。
