高電圧増幅器

時間領域での応答波形

位相補償し発信を防止した回路でも応答波形が良くないこともあります
ﾊﾟﾙｽ入力に対する出力応答波形にｵｰﾊﾞｰｼｭｰﾄなどが発生していないかを
確認します

　
　
　

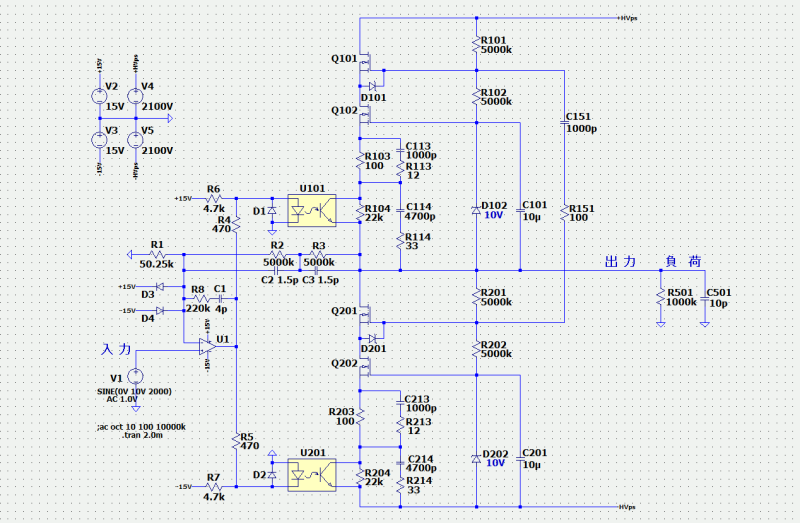

Fig 43-1

Fig42-6の回路と同じものを再掲しています。
　
　

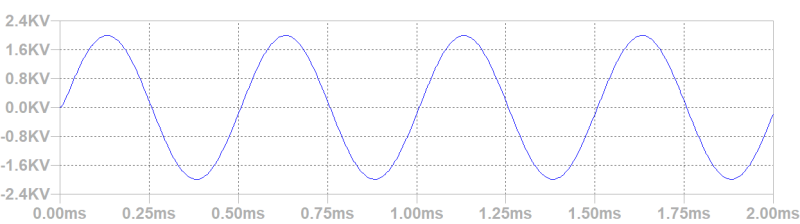

Fig 43-2

2kHz、±10Vpk正弦波入力に対する±2kVpk出力波形です。
　
　

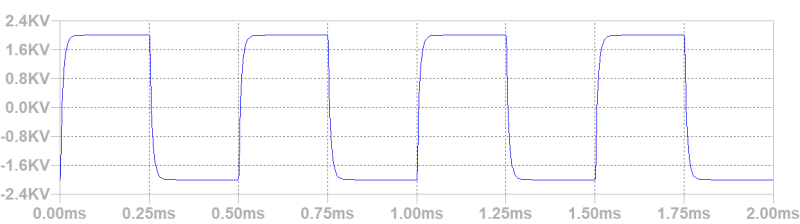

Fig 43-3

2kHz、±10Vpkﾊﾟﾙｽ入力に対する±2kVpk出力波形です。
ｵｰﾊﾞｼｭｰﾄが無い素直なﾊﾟﾙｽ出力波形となっています。
　
　

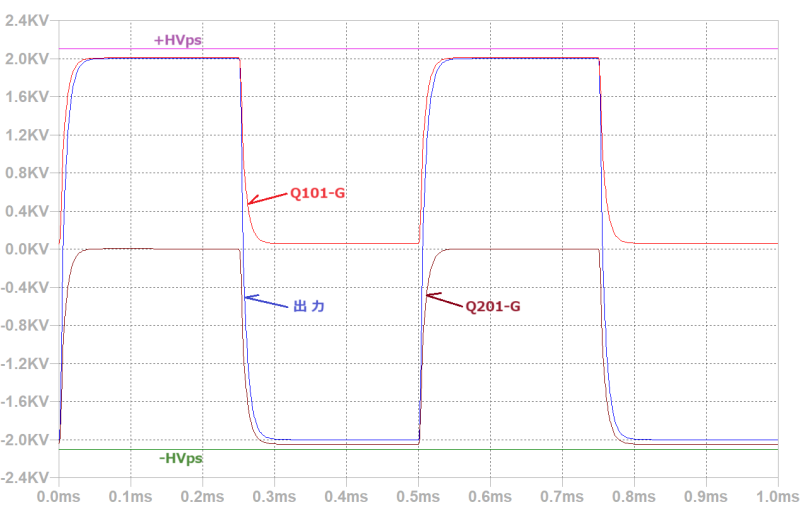

Fig 43-4

　Q101-G：Q101のｹﾞｰﾄ波形　　　Q201-G：Q201のｹﾞｰﾄ波形
　+HVps ：+2100V高圧電源　　 -HVps　：-2100V高圧電源

2kHz、±10Vpkﾊﾟﾙｽ入力に対する±2kVpk出力波形とmosFET Q101、Q201のｹﾞｰﾄ波形です。
ｹﾞｰﾄ波形が出力波形に速やかに追従している様子が分かります。
