高電圧増幅器
容量負荷に対する応答
負荷容量によってﾊﾟﾙｽ応答出力波形が変化する様子を確認します

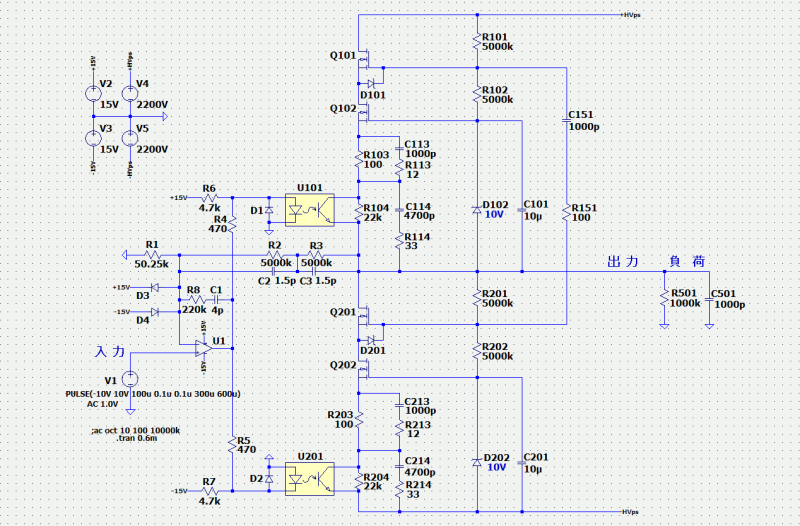

Fig 45-1
Fig43-1の回路と同じです。但し、ここでは正負高圧電源V4、V5を2200Vとしています。

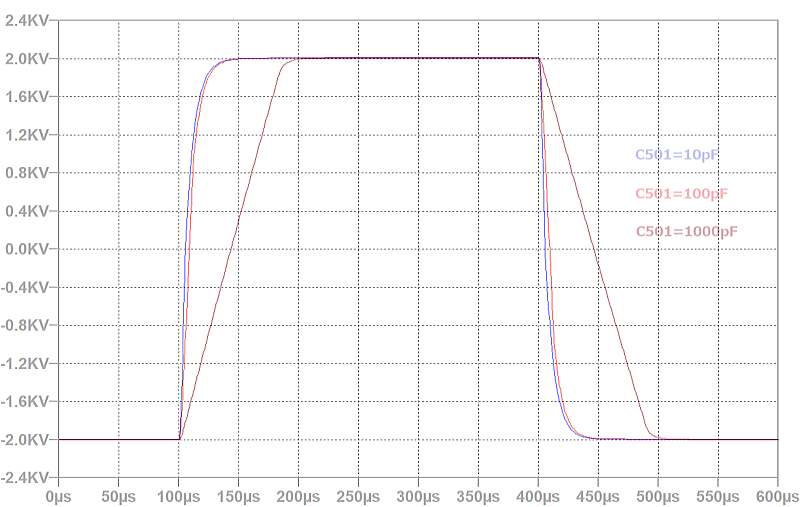

Fig 45-2
負荷容量C501＝10pF、100pF、1000pFにおける±10Vpk、300uSﾊﾟﾙｽ入力に対する±2kVpk出力波形です。
負荷容量が100pF以下であれば50uSほどで立上がり、立下がります。
負荷容量C501=10pFのときのｽﾙｰﾚｰﾄは約200V/uSです。
C501=1000pFのときは、高電圧増幅回路の定数(R4〜R7、R103、R203の抵抗値)で制限された最大出力電流で立上がり、立下がっています。
C501=1000pF時の立上がりは-2kVから+2kVまでの4kVを約80uSで立上がっています。
従って、ｽﾙｰﾚｰﾄは約50V/uS、制限電流は約50mAとなります。
立下がり時の制限電流もほぼ同様で約50mAです。
負荷容量C501＝10pF、100pF、1000pFにおける±10Vpk、300uSﾊﾟﾙｽ入力に対する±2kVpk出力波形です。
負荷容量が100pF以下であれば50uSほどで立上がり、立下がります。
負荷容量C501=10pFのときのｽﾙｰﾚｰﾄは約200V/uSです。
C501=1000pFのときは、高電圧増幅回路の定数(R4〜R7、R103、R203の抵抗値)で制限された最大出力電流で立上がり、立下がっています。
C501=1000pF時の立上がりは-2kVから+2kVまでの4kVを約80uSで立上がっています。
従って、ｽﾙｰﾚｰﾄは約50V/uS、制限電流は約50mAとなります。
立下がり時の制限電流もほぼ同様で約50mAです。

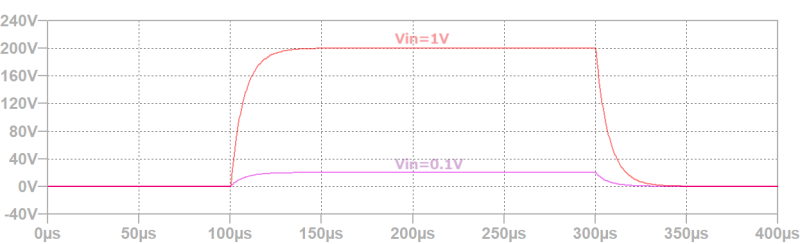

Fig 45-3
負荷容量C501＝100pFにおける正の0〜0.1Vpk 及び 0〜1Vpkﾊﾟﾙｽ入力に対する0〜20Vpk、0〜200Vpkﾊﾟﾙｽ出力波形です。
100mV程度の小さなﾊﾟﾙｽ入力信号であっても出力波形にｵｰﾊﾞｰｼｭｰﾄは発生していません。
負荷容量C501＝100pFにおける正の0〜0.1Vpk 及び 0〜1Vpkﾊﾟﾙｽ入力に対する0〜20Vpk、0〜200Vpkﾊﾟﾙｽ出力波形です。
100mV程度の小さなﾊﾟﾙｽ入力信号であっても出力波形にｵｰﾊﾞｰｼｭｰﾄは発生していません。

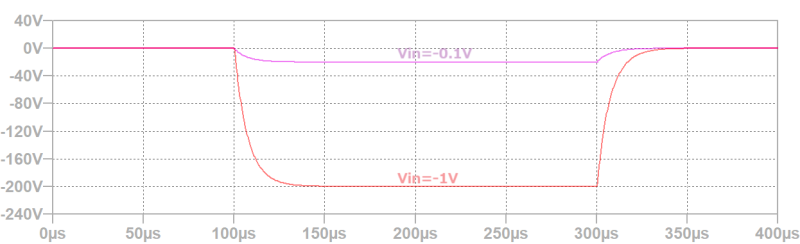

Fig 45-4
負荷容量C501＝100pFにおける負の0〜-0.1Vpk 及び 0〜-1Vpkﾊﾟﾙｽ入力に対する0〜-20Vpk、0〜-200Vpk出力波形です。
-100mV程度の小さなﾊﾟﾙｽ入力信号であっても出力波形にｵｰﾊﾞｰｼｭｰﾄは発生していません。
負荷容量C501＝100pFにおける負の0〜-0.1Vpk 及び 0〜-1Vpkﾊﾟﾙｽ入力に対する0〜-20Vpk、0〜-200Vpk出力波形です。
-100mV程度の小さなﾊﾟﾙｽ入力信号であっても出力波形にｵｰﾊﾞｰｼｭｰﾄは発生していません。
